多孔硅藻土在保水沥青路面的应用

导读:为了使其路用性能更强，解决排水、噪音以及城市热岛效应等各种问题，需要对新型沥青路面进行研究。本文上海昌吉地质仪器有限公司通过配制高粘度沥青混合料并进行性能测试，确

来源：未知发布日期：2019-08-26 16:02【大中小】

硅藻土是由硅藻死亡以后的遗骸沉积形成的一种多孔生物沉积岩，化学稳定性高、隔音效果好、耐磨、耐热，空隙率高。正因如此，硅藻土的市场应用需求前景广阔。我国的硅藻土保有量仅次于美国，丰富资源储量为相关行业的发展奠定了坚实的物质基础。本文上海昌吉地质仪器有限公司基于保水性沥青路面，研究掺加多孔硅藻土对其应用性能的影响，为道路建设提供知识储备。

1.SBS沥青的定义及试验参数
SBS改性沥青是以基质沥青为原料，加入一定比例的SBS改性剂，通过剪切、搅拌等方法使SBS改性剂均匀地分散到沥青中，同时，加入一定比例的专属稳定剂，形成SBS混合料，对沥青做改性处理。SBS改性沥青的控制指标包括针入度、延度和软化点和旋转黏度。针入度试验是用来测定沥青稠度的一种方法，常规试验条件为室温25℃，标准针质量100g，贯入时间为5s。延度试验是依据条件选取试验温度为15℃、10℃或者5℃，以5cm/min的速度拉伸混合料至断裂时的长度即为延度。软化点指沥青混合料开始变软时的温度，采用环球法测定。旋转黏度是指使用布氏黏度计旋转法测定沥青在温度45℃以上时的表观黏度。本文上海昌吉地质仪器有限公司室内试验时制备三组SBS改性沥青试件，经测得针入度为5.097mm，5℃时延度为31.2cm，软化点为81.8℃，135℃时的旋转黏度为2.875Pa·s，均符合规范规定。

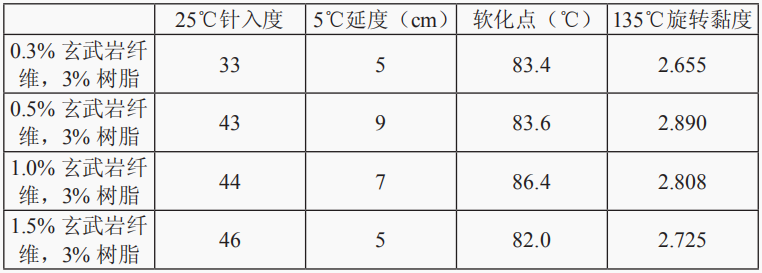

表1 高粘沥青技术指标

2.高粘沥青的制备与试验参数
高粘沥青是一种新型特种改性沥青，粘度大，与矿料粘结力强，高温稳定性、水稳定性优秀。本文上海昌吉地质仪器有限公司在制备高粘沥青时采用高温稳定性良好的SBS改性沥青，实验时向SBS改性沥青中掺入一定量树脂和玄武岩纤维，试件重600g，纤维采用长6mm短切玄武岩纤维。分别进行沥青三大性能指标试验和旋转度试验。根据实验结果可知，随着玄武岩纤维含量增加，试件的针入度上升，说明沥青稠度增加，高温稳定性提高。延度先上升后下降，说明加入纤维对混合料高温性能产生一定影响。与未掺加纤维相比，延度整体降低，但低温抗裂性能仍在合理范围内。沥青软化点逐渐升高，在掺量为1%时达到峰值，随后下降，说明高温性能得到改善。旋转黏度先升高后降低，与SBS改性沥青相比黏度有明显提高。

3.结论
（1）沥青混合料灌入硅藻土后，其稳定度值提高，提升效果优于碱激发材料和保水性砂浆试件。掺入硅藻土后，试件的变形量减小，说明硅藻土能够很好地提高沥青路面的路用性能。
（2）沥青混合料中掺加硅藻土、碱激发材料、保水砂浆后，动稳定度提高。掺入保水性砂浆对沥青路面的抗车辙能力提高最大，硅藻土对其提高相对较小。
（3）对于保水性沥青路面而言，掺入硅藻土、碱激发材料、保水砂浆后，透水性能下降。由于硅藻土带有很多微观空隙，所以其吸水性能强于碱激发材料及保水性砂浆。因此，对于硅藻土在保水性沥青路面上的应用研究有很大实用价值。

下一篇：研究石墨烯橡胶复合改性沥青流变性能上一篇：上海昌吉论述沥青混凝技术在公路施工中的应用

多孔硅藻土在保水沥青路面的应用

导读:为了使其路用性能更强，解决排水、噪音以及城市热岛效应等各种问题，需要对新型沥青路面进行研究。本文上海昌吉地质仪器有限公司通过配制高粘度沥青混合料并进行性能测试，确

“推荐阅读”

相关企业动态

最新行业动态
