一、针入度概述
目前在世界范围内具有代表性的道路沥青的评价体系主要有三种，即针入度分级体系、粘度分级体系和 PG 分级体系。道路沥青的针入度
分级体系是根据沥青针入 度的大小确定沥青所适应的气候条件和载荷条 件。针入度分级体系的主体是人们所熟悉的拉 ( 延度) 、扎( 针入度) ，
落( 软化点) ，辅以沥青的安全性指标闪点、沥青的纯度指标溶解度、沥青的抗 老化性能指标薄膜烘箱试验和对生产沥青所用原 油的约束性指
标蜡含量等，构成了沥青的针入度分级体系。
在针入度分级体系中，沥青针入度试验是测定沥青稠度的标准方法。25℃的针入度给出了接近年平均使用温度下沥青的稠度，研究结果表
明，沥青在25℃的针入度下降至 20 以下时，会出现严重的路面开裂，当沥青的针入度大于 30 时，将具有高抗开裂性能。针入度越大，表示
沥青越软，软化点低，高温性能随针入度增加而降低，低温性能反之。
目前我国公路行业沥青针入度指标采用的标准试验方法是《公路工程沥青及沥青混合料试验规程》( JTG E20－2011) 中的 T 0604－2011。
二、影响试验结果因素分析
1、设备因素
试验设备的精度对针入度试验结果的准确性起着关键的作用。
1.1控温装置
沥青针入度试验对温度的控制要求较高。沥青针入度试验标准试验条件温度为 25℃ ±0．1℃，水温的控制装置是恒温水槽，如果水温控制
不准确，得出的试验结果将会产生较大的偏离。
1.2 贯入荷重
试针、连杆以及砝码标准荷重 100g±0．05g，如 果荷重偏大或偏小，试验结果对应会偏大或偏小。
1.3 试针光洁度
标准针采用硬化回火的不锈钢制成，洛氏硬度 HRC54～60，表面粗糙度 0．2～0．3μm。如果试针光洁度不够，针尖出现损坏，摩擦系数
增加了，将会导致检测结果偏小。
1.4贯入时间
针入度试验标准贯入时间为 5s，如果贯入时间不准确，时间偏长或偏短会导致试验结果对应偏大或偏小。
1.5 减少试验设备造成偏差的措施
( 1) 选择质量良好的厂家生产的试验设备。
( 2) 选择具备资质且信誉良好的计量单位进行仪器标定。
( 3) 加强仪器设备的日常维护保养。
2、 环境因素
2.1 试验室环境
针入度试验是在标准水温下进行的，试验室的环境温度对水温的温度有一定的影响。
2.2养护环境
灌模后的针入度试样应根据盛样皿的大小在15℃ ～ 30℃ 室温中按冷却试件静置冷却规定的时 间后，移入保持标准试验温度±0．1℃的恒温
水槽养 护规定的时间。冷却或养护时间不足，可能会使 试样内部温度未完全达到试验标准温度，导致试 验结果产生较大偏差。
2.3 减少试验环境造成偏差的措施
( 1) 试验操作室安装空调，对气温进行调节，使室内温度尽量接近试验温度。
( 2) 采用经检定合格的温度计，检验恒温水槽中的水温，当出现偏差时对温度进行修正。

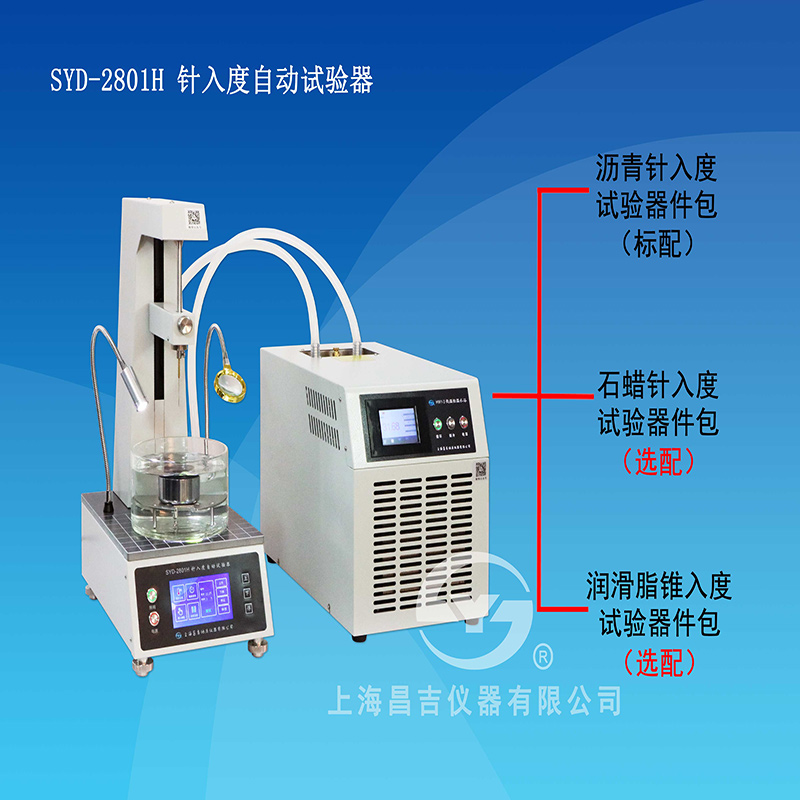

主要技术参数及指标
1、工作电源：AC（220±10%）V 50Hz；
2、测量范围：(0～600)针入度；
3、分辨率：0.1针入度；
4、时间设定范围：0s～60s、时间误差小于±0.1s；
5、数据存储：50组；
6、标准针： 50mm、2.5g±0.05g；
7、试样皿： 标配Φ55×35；
8、砝码： 50g；
9、升降机构： 机电控制丝杆总成；
10、外形尺寸： 260mm×400mm×600mm（长×宽×高）；
11、仪器净重： 15kg。
