沥青软化点影响因素分析
一、下支撑板形状的影响
置于肩或锥状黄铜环 中两块水平沥青 圆片，在加热介质中以一定升温速率加热 ，每块沥青片上置有一 只钢球 ，当包有沥青的钢球触及
下支撑板时 ，分别记录温度计所显示的温度 。在 GB／T4507—2014中对支撑板有尺寸要求 ，但在 JTGE20—2011／T0606中对支撑板没有
要求，那么不同的厂家生产的仪 器的支撑板形状各异 ，有长条形也有圆或椭圆形 ，不 同形状的支撑板 对水流的影响也不尽相同。通过实验
得出结果 ：圆或椭圆形的支撑板比长条形的偏高 1℃左右。造成这种结果 的原因经分析主要是沥青软化点仪的温度传感器按要求被放置在支
架的中心孔中，但加热器一般为环状 ，当加热器加热时 ，形状较大的圆或椭圆形支撑板对热水流的上升有一定的阻挡作用 ，较热 的水流只
能沿支撑板边缘上升后再下降到支撑板的上方 ，那么此时支架孔 中的温度 传感器就会较支架上的样品先接触到热的水流 ，同时随着沥青和
钢球受热发生形变后 ，温度传感器和样品之间的温度差会变得更大。当支撑板形状为细长条形时，受热上升的热水流受到的阻碍作用相对较
小，温度传感器和样品几乎可以同时被加热，故小尺寸的支撑板对沥青软化点温度的测量影响较小 。
二、液浴介质的影响
GB／T4507—2014和 JTGE20—2011／T0606中都规定试样软化点在 80％以下时采用新煮沸过的蒸馏水 ，试样软化点在 80℃以上时采
用甘油。在实际操作过程中，当蒸馏水温度达到 70℃以上时，蒸馏水会产生大量的气泡附着在样品、加热器 、温度传感器 、杯壁等表面上 ，
此时气泡的存在会影响到软化点温度的测量 ，而这个影响是不确定的。甘油相对蒸馏水 而言 ，其粘度要大且导热系数较小 ，如果在低于 80
℃ 的情况下使用 ，那么在测量过程中对样 品受热下降所产 生的阻力也较大 ，最终校准测得的软化点温度也会较高。
三、 搅拌的影响
沥青软化点仪开启搅 拌功能时 ，在磁力转子的作用下 ，会在液浴介质中形成液流的漩涡。当磁力转子的转速较高时，液浴介质旋转的效
果更加明显 ，同时也会在实验的样品上产生一个 向下 的力 ，这样就会加速沥青样品的下坠 ，最终导致测得的软化点温度偏低。沥青软化点
仪没有开启搅拌功能时，液浴的温场均匀程度会降低 ，最终会增大软化点温度测量的不确定度 。
四、建 议
通过一系列的实验可以发现沥青软化点仪的组成部件形状 、不同的液浴介质 、搅拌有无和快慢 ，都会对其温度校准造成影响，进而导致
校准沥青软化 点仪 的温度测量值存在差异。综上所述 ，通过一系列的实验分析研究，得到以下建议：
1、面对不同尺寸的支撑板时，可以将校准用的温度计感温部分放置于沥青试样和支撑板之间的高度，分别置于试样环的外侧并紧贴试样环。
2、 校准沥青软化 点仪 时应按温度范围使用标准规定的液浴介质 。
3、 校准时应开启搅拌功能 ，并调整至适当的转速 ，避免形成过大的漩涡，插入其 中的校准用温度计应不影响搅拌的效果。

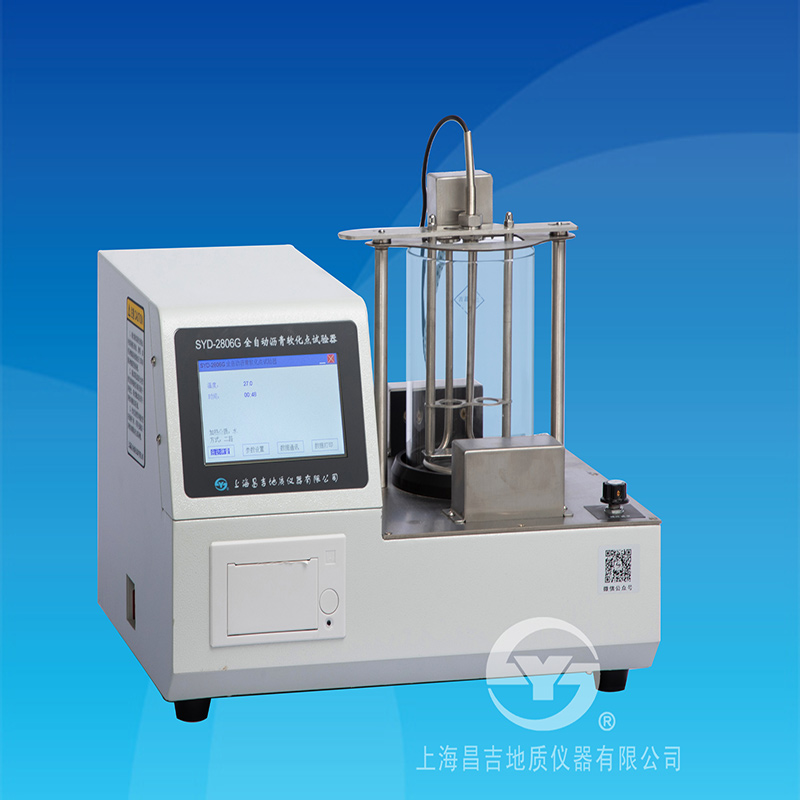

主要技术参数及指标
1、工作电源：AC（220±10%）V50Hz；
2、整机功耗： ≤700W；
3、温度分辨率：0.1℃；
4、测量范围：当试样软化点≤80℃：5℃～80℃；当试样软化点＞80℃：32℃～160℃；
5、升温速率：试验开始三分钟后自动调整至（5±0.5）℃/min；
6、介质搅拌：磁力搅拌，搅拌速度为(0～300)转/分钟；
7、烧杯有效容积： 约1000ml；
8、数据显示：触摸液晶屏显示；
9、通讯接口：RS-232C；
10、适用环境：温度：15℃～35℃，相对湿度：≤85%；
11、外形尺寸：400mm×300mm×250mm（长×宽×高）。
