沥青是炮泥的重要组成成分,能增加炮泥的可塑性和碳含量,提高炮泥强度。因此,沥青性能对炮泥的成泥和使用都有重要的影响。国内外对以沥青作结合剂的研究做了许多工作,如沥青对镁白云石碳材料强度的影响,沥青过渡层对C-C复合材料力学性能的影响,沥青加入量对炮泥性能影响等。但关于沥青对炮泥性能影响的研究,尤其是沥青软化点对炮泥性能的影响很少涉及。因此,重点研究了沥青软化点对炮泥可塑性和强度的影响。

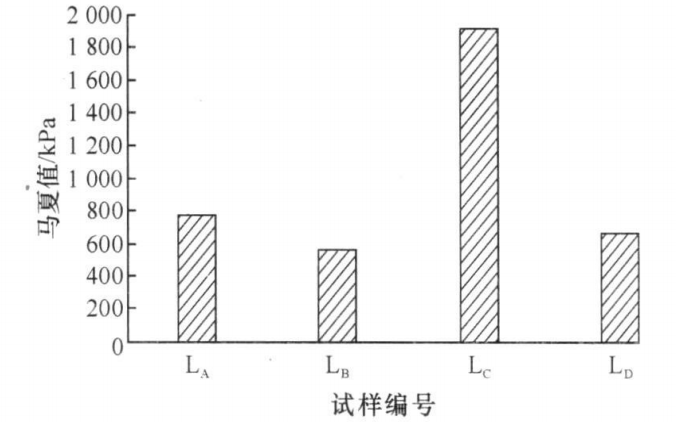

图 1 加入不同软化点沥青的炮泥试样的马夏值
1结果与讨论
1.1 沥青软化点与炮泥可塑性的关系
加入不同软化点沥青的炮泥试样的马夏值见图1。从图中可以看出:试样LC的马夏值最大,为1915kPa;试样LB的马夏值最小,为566kPa;试样LA和LD的与LB的接近。可见,炮泥的可塑性与沥青的软化点之间没有一定的相关性。沥青分散于物料间,对物料起润滑作用,减小物料间相互移动的摩擦力。而炮泥在现场使用时,打炮机的温度高于沥青的软化点,使沥青熔化并包裹物料,由沥青的粘结力使物料结合起来而赋予炮泥很大的塑性。根据文献,沥青对物料粘结性的作用取决于沥青各组分的结构性质。所以,炮泥可塑性不随沥青软化点的变化而呈现一定的规律性。
2 结论
(1)炮泥的可塑性不随沥青的软化点增大而呈现一定规律性的变化 ,沥青对炮泥可塑性的影响主要由沥青的组成决定。
(2)200℃烘干后炮泥试样的强度不随沥青软化点变化而呈现规律性变化, 但1000、1450℃处理后炮泥试样的强度随沥青软化点升高而呈增大趋势 。
(3)炮泥用沥青的软化点以120～160℃为宜。
