路用沥青软化点试验检测(二）
1、涂刷隔离剂
按照相关规定要求，要应用甘油、滑石粉隔离剂。隔离剂的涂刷是比较复杂的工作，要根据不同的情况应用不
同的涂刷方法。如果隔离剂涂刷过厚，会占用沥青的体积，造成其表面产生石粉粒状凹面。如果隔离剂涂刷太少，
会造成样品在样板上取不下来，或者即使可以取下来，在用力取下样品的同时会扰动沥青样品。所以，要科学控制
隔离剂的涂刷量，实现正好脱模的状态。
2、灌模
环球法软化点试验的试样环为台阶形，试样环内盛试样的体积约为19 773mm3，对试样球的质量进行计算，结
果为 2.04g，所以在实际灌模过程中，要注重把握科学的灌模速度，提前将准备好的沥青略高于环面即可，避免样
品浇模太少，因为熔化冷却后试样体积会收缩，造成环内四周难以得到充分填充，对试验结果造成严重影响。
3、刮模
在规定条件下，要应用热平直刮刀进行刮模，刮模后 要与环面保持平衡。刮刀的平直度、热度是试验中的重要
环节。刮刀要求平直，其次是刮刀的热度控制，刮刀的热度太高，在刮模中沥青表面会熔化，产生“吱吱”的声音，
冷却后由于收缩情况，会造成上、下底表面凹陷；如果刮刀的温度过低，会出现刮不动的现象，有的即使可以刮模，
但是因为用力过大，会造成试样中心表面凹陷或侧面扰动的情况。上述情况会严重影响样品的制样质量，对检测结
果造成严重影响。
4、试验结果分析

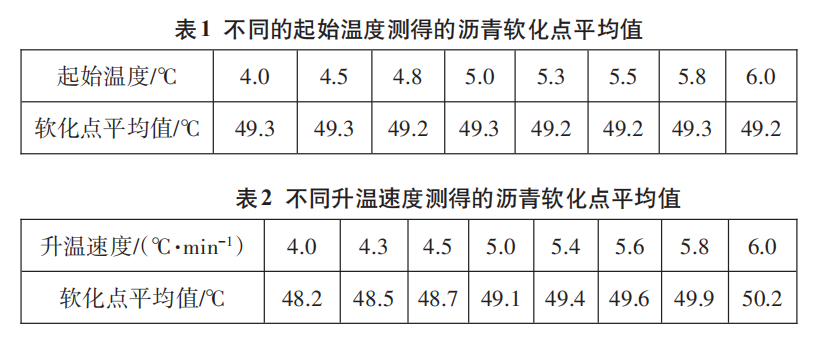

不同的起始温度测得的沥青软化点平均值如表 1所示，
不同升温速度测得的沥青软化点平均值如表2所示。
通过表1可知，黏稠石油沥青软化点检测过程中，试验起始温度对试验的影响比较小。在当起始温度与规范规定
温度相差±1℃时，试验结果偏差仅为±0.1℃。从表 2 可知，升温速度由 4.0℃/min变化到 4.5℃/min时，沥青软化点
升高了 0.5℃，可见升温速度对试验的影响比较大，升温速度较快的情况下，介质温度回到临界点，试样环内的沥青
没有同步升温，会造成测出的结果软化点偏高，读数时间会对软化点结果造成严重影响。在加热过程中，应记录每
分钟上升的温度值，如温度上升速度超出规定范围时，则试验应重做。试样受热处理后，出现逐渐下坠的情况，在

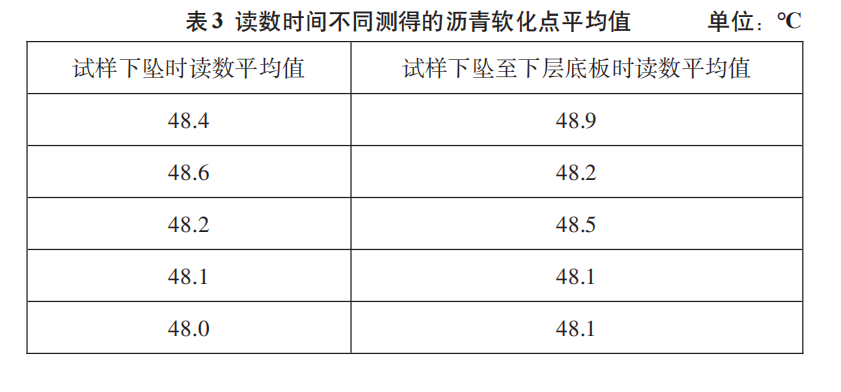

与下层底板接触过程中，对温度进行读取，结果如表3所示
通过表3可知，试样下坠至下层底板时读数平均值要比刚开始下坠的读数偏大。除此之外，在试验过程中，要
严格按照操作流程，要保证钢球的质量和直径，并且保证钢球严格居中，确保试验结果的科学性。
